GU型地沟盖板

首页  ꄲ  产品展示  ꄲ  GU型地沟盖板

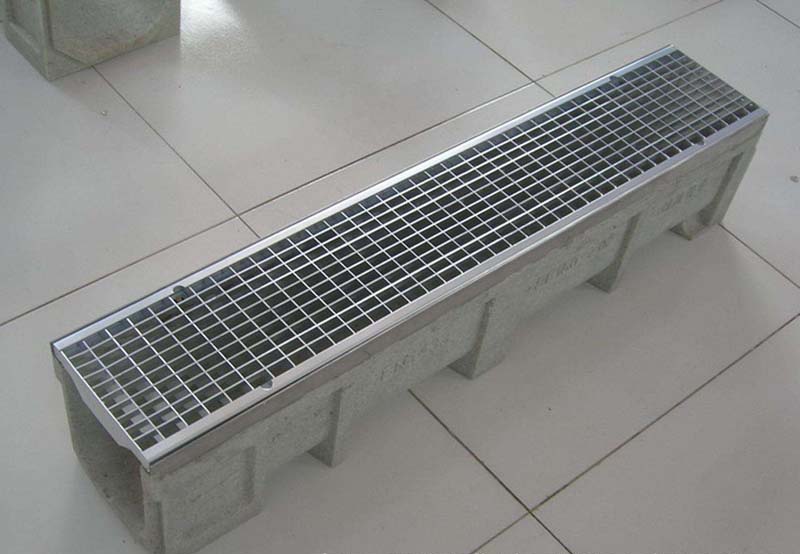

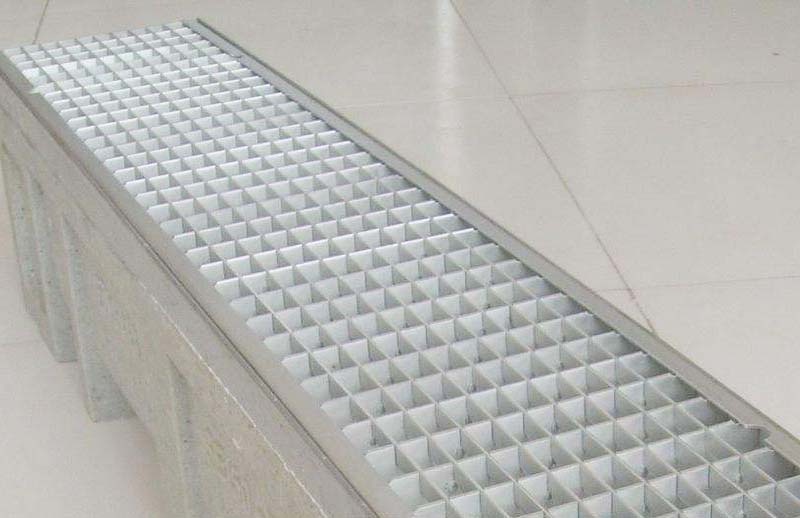

GU型地沟盖板对于大多数普通混凝土砌的无沿口沟，采用U型沟盖板非常简单，节约，不需要特殊的沟沿口。荷载T6-14时，沟沿上建议埋没角钢，同时也可采用预制的U型沟砌块构筑水沟，有效防止污水向大地渗漏。需要过车时，这种U型地沟盖板仅适用于侧沟。Q235低碳钢材质，一般经过热镀锌处理，具有多种型号可供选择以适合不同的跨距载荷及要求。

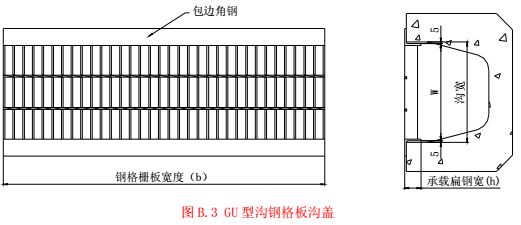

GU型地沟盖板的外形尺寸

1、沟盖板扁钢方向为承重（支撑）方向，按沟宽留间隙定扁钢长度L;

2、按沟长排版，适合取符合加工的标准的地沟盖板长为995mm，沟长余下不足1米部按生产模数定尺寸；地沟盖板每块间预留间隙5mm;

3、根据沟宽及承载要求选定GU型地沟沟盖板型号。建议选择标准尺寸沟盖板进行设计施工，特殊规格可定做。

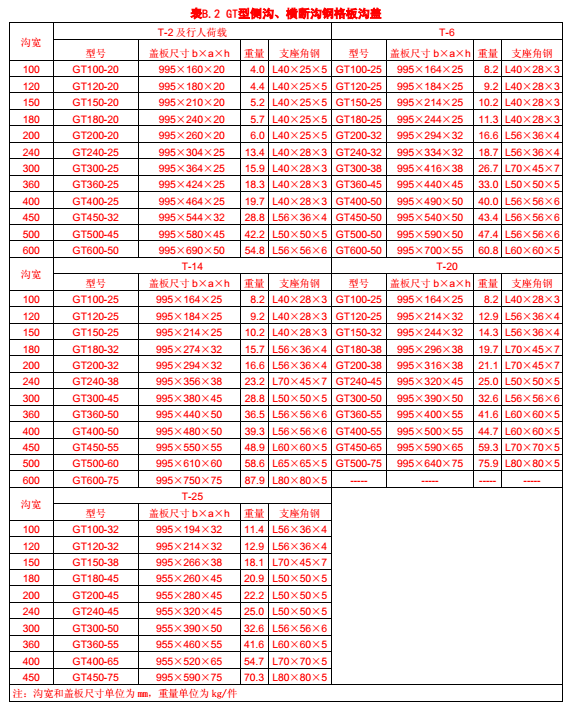

GU型地沟盖板规格型号和型号说明







GT型地沟盖板不同的规格型号的承重表

规格型号 扁钢宽度 扁钢厚度 中心距重量 跨距和承重
200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000
G655/30/100 65 5 89.25 40714 20306 13571 10102 8061 6735 5816 5000 4490 3980 3673 3367 3061 2857 2653
G605/30/100 60 5 82.54 34694 17347 11531 8673 6939 5714 4898 4286 3775 3469 3061 2857 2653 2449
G555/30/100 55 5 75.83 29081 14490 9694 7245 5816 4796 4082 3571 3163 2857 2551 2347 2143
G505/30/100 50 5 69.12 24081 12041 7959 6020 4796 3980 3367 2959 2653 2347 2143 1939
G503/30/100 50 3 40.86 14388 7143 4796 3571 2857 2347 2041 1735 1531 1429 1224
G455/30/100 45 5 62.41 19490 9694 6429 4796 3878 3163 2755 2347 2143 1939 1735
G405/30/100 40 5 55.69 15408 7653 5102 3775 3061 2551 2143 1837 1633 1531
G403/30/100 40 3 33.09 9184 4592 3061 2245 1837 1531 1224 1122 1020
G355/30/100 35 5 48.98 11735 5816 3878 2857 2347 1939 1633 1429 1224
G353/30/100 35 3 29.20 7041 3469 2347 1735 1327 1122 918 816
G325/30/100 32 5 44.96 9796 4898 3265 2449 1939 1633 1327 1224 1020
G323/30/100 32 3 26.87 5918 2959 1939 1429 1122 918 816 714
G255/30/100 25 5 35.56 6020 2959 1939 1429 1122 918 816
G253/30/100 25 3 21.43 3571 1735 1122 816 714 510
G205/30/100 20 5 28.85 3775 1837 1224 918 714 612
G203/30/100 20 3 17.54 2245 1122 714 510 408


规格型号 扁钢宽度 扁钢厚度 中心距重量 跨距和承重
200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000
G655/30/50 65 5 91.25 407140 101734 45204 25408 16224 11224 8265 6326 5000 3980 3265 2755 2347 2041 1735
G605/30/50 60 5 84.54 346936 86734 38469 21632 13877 9592 7041 5408 4184 3469 2857 2347 2041 1735
G555/30/50 55 5 77.83 291426 72857 32347 18163 11633 8061 5918 4490 3571 2857 2347 1939 1633
G505/30/50 50 5 71.12 240916 60204 26734 15000 9592 6633 4898 3673 2959 2347 1939 1633
G503/30/50 50 3 42.86 144489 36122 16020 8980 5714 3980 2857 2245 1735 1429 1122
G455/30/50 45 5 64.41 195100 48775 21632 12143 7755 5408 3980 2959 2347 1939 1531
G405/30/50 40 5 57.69 154182 38469 17041 9592 6122 4184 3061 2347 1837 1521
G403/30/50 40 3 35.09 92448 23061 10204 5714 3673 2551 1837 1429 1122
G355/30/50 35 5 50.98 117958 29490 13061 7347 4694 3265 2347 1837 1429
G353/30/50 35 3 31.20 70816 17653 7857 4388 2755 1939 1429 1020
G325/30/50 32 5 46.96 98673 24592 10918 6122 3878 2653 1939 1531 1122
G323/30/50 32 3 28.87 59183 14796 6531 3673 2347 1633 1122 918
G255/30/50 25 5 37.56 60204 15000 6633 3673 2347 1633 1224
G253/30/50 25 3 23.43 36122 8980 3980 2245 1429 918
G205/30/50 20 5 30.85 38469 9592 4184 2347 1531 1020
G203/30/50 20 3 19.54 23061 5714 2551 1429 918



规格型号 扁钢宽度 扁钢厚度 中心距重量 跨距和承重
200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000
G655/40/100 65 5 69.86 30510 15204 10102 7551 6020 5000 4286 3775 3367 2959 2755 2449 2347 2143
G605/40/100 60 5 64.64 26020 12959 8673 6429 5204 4286 3673 3163 2857 2551 2347 2143 1939
G555/40/100 55 5 59.42 21837 10918 7245 5408 4286 3571 3061 2653 2347 2143 1939 1735
G505/40/100 50 5 54.20 18061 8980 6020 4490 3571 2959 2551 2245 1939 1735 1633
G503/40/100 50 3 32.22 10816 5408 3571 2653 2143 1735 1531 1327 1122 1020
G455/40/100 45 5 48.98 14592 7245 4796 3571 2857 2347 2041 1735 1531 1429 1327
G405/40/100 40 5 43.76 11531 5714 3775 2857 2245 1837 1633 1429 1224 1122
G403/40/100 40 3 26.18 6939 3469 2245 1735 1327 1122 918 816 714
G355/40/100 35 5 38.54 8775 4388 2857 2143 1735 1429 1224 1020 918
G353/40/100 35 3 23.16 5306 2653 1735 1327 1020 816 714 612
G325/40/100 32 5 35.41 7347 3673 2449 1837 1429 1224 1020 918
G323/40/100 32 3 21.34 4388 2143 1429 1020 816 714 612
G255/40/100 25 5 28.10 4490 2245 1429 1122 816 714 612
G253/40/100 25 3 17.11 2653 1327 816 612 510 408
G205/40/100 20 5 22.88 2857 1429 918 714 510 408
G203/40/100 20 3 14.09 1735 816 510 408 306



规格型号 扁钢宽度 扁钢厚度 中心距重量 跨距和承重
200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000
G655/40/50 65 5 71.86 305304 76326 33877 19081 12143 8469 6224 4694 3673 2959 2449 2041 1735 1531
G605/40/50 60 5 66.64 260202 64999 28877 16224 10408 7143 5306 3980 3163 2551 2143 1735 1531
G555/40/50 55 5 61.42 218570 54591 24286 13571 8673 6020 4388 3367 2653 2143 1735 1429
G505/40/50 50 5 56.20 180611 45102 20000 11224 7143 5000 3673 2755 2143 1735 1429
G503/40/50 50 3 34.22 108366 27041 12041 6735 4286 2959 2143 1633 1327 1020
G455/40/50 45 5 50.98 146325 36530 16224 9082 5816 3980 2959 2245 1735 1429 1122
G405/40/50 40 5 45.76 115611 28877 12755 7143 4592 3163 2347 1735 1327 1122
G403/40/50 40 3 28.18 69387 17347 7653 4286 2755 1837 1327 1020 816
G355/40/50 35 5 40.54 88469 22041 9796 5510 3469 2449 1735 1327 1020
G353/40/50 35 3 25.16 53061 13265 5816 3265 2041 1429 1020 816
G325/40/50 32 5 37.41 73979 18469 8163 4592 2959 2041 1429 1122
G323/40/50 32 3 23.34 44387 11020 4898 2755 1735 1224 816
G255/40/50 25 5 30.10 45102 11224 5000 2755 1735 1224 918
G253/40/50 25 3 19.11 27041 6735 2959 1633 1020 714
G205/40/50 20 5 24.88 28877 7143 3163 1735 1122 714
G203/40/50 20 3 16.09 17347 4286 1837 1020 612
